HUB18 ist im Prinzip genauso aufgebaut wie HUB4, enthält aber noch Klemmen für eine eigene Spannungsversorgung, einen Spannungsregler, um die insgesamt 18 Ausgänge mit 5V versorgen zu können, und einen Isolator für den UP COMBUS Port.

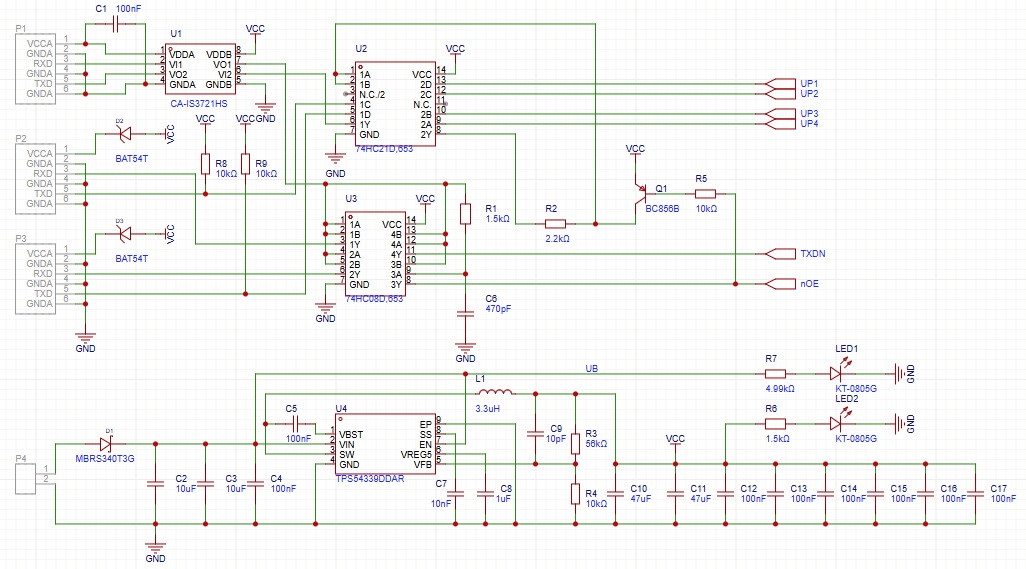

Schaltplan HUB18 - Teil 1
P1 ist der Up COMBUS Port Richtung PC, U1 der Isolatorbaustein dazu. Hier wird schon eine Second Source Alternative verwendet, weil der Original SI8422 kaum noch lieferbar ist.
P2 und P3 sind die beiden Down COMBUS Ports, mit denen weitere HUBs angeschlossen werden können.
P4 ist der Eingang für ein 18 Netzteil, mit dem dieses Board und alle 18 Down Ports mit Strom versorgt werden. Für die 5V Versorgung ist ein kleiner DC/DC-Wandler um U4 integriert.

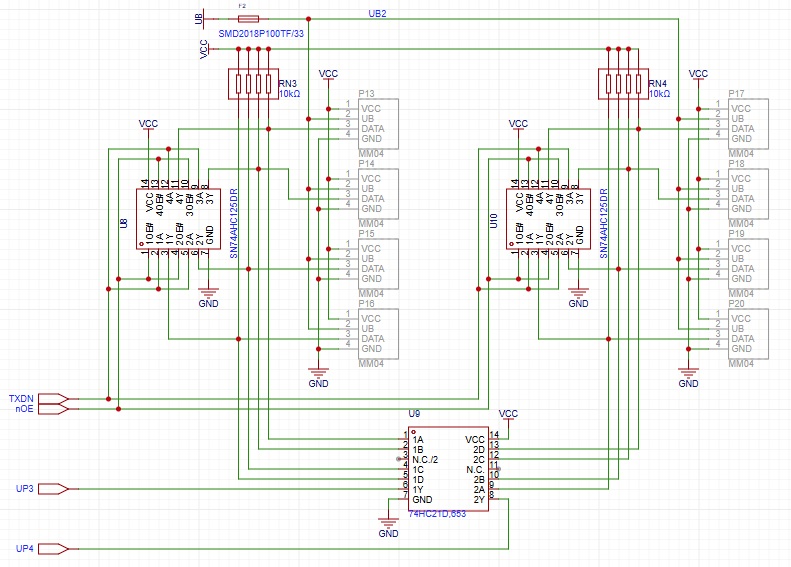

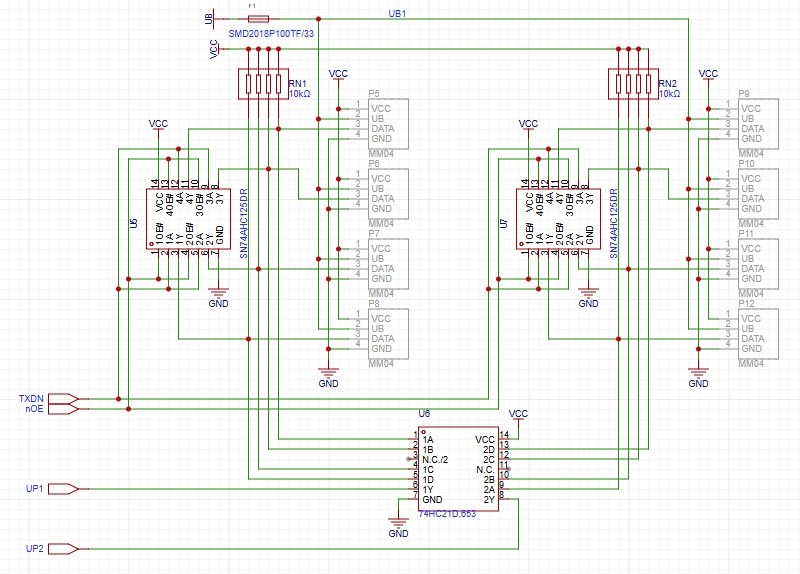

Die Verbindungslogik zwischen den Ports ist wie beim HUB4 rein mit Logikbausteinen realisiert, ohne eigene 'Intelligenz'. Hier die 16 DECBUS Ports:

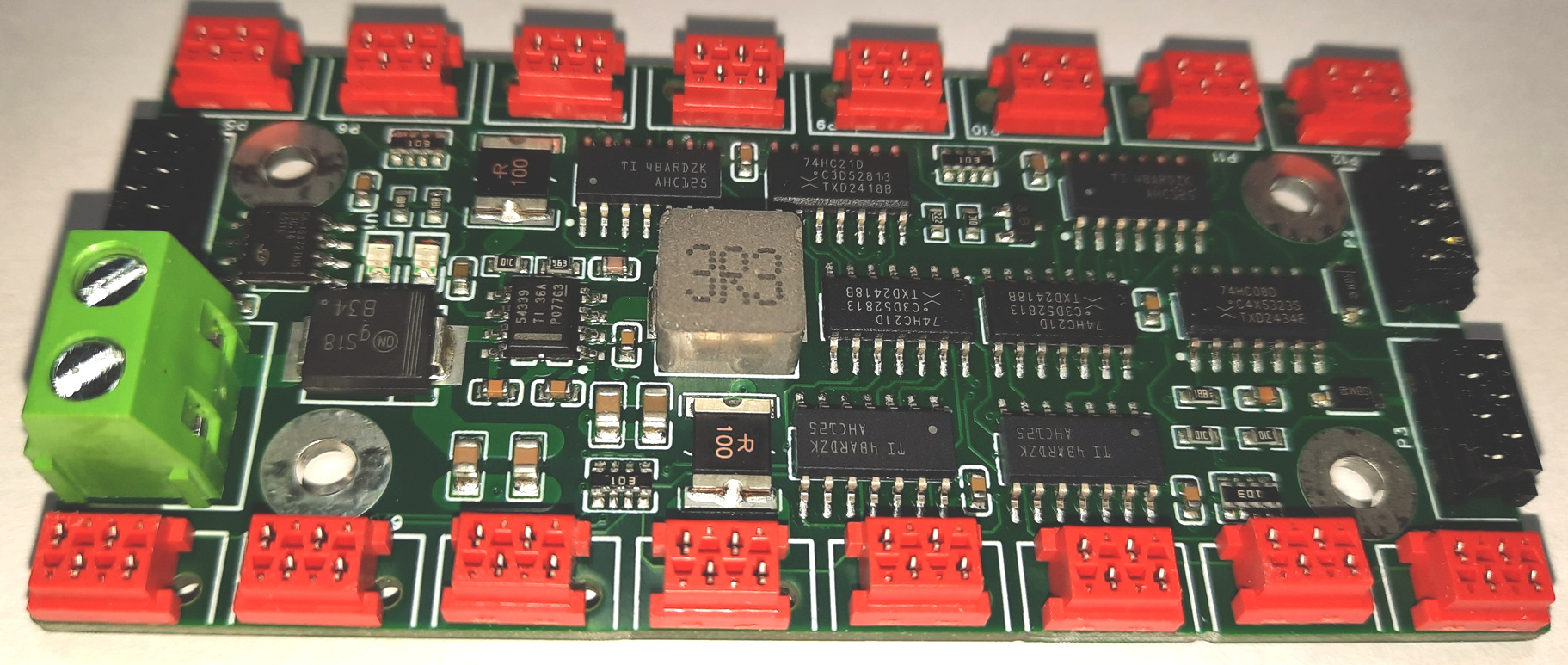

Layout HUB18
(Das Photo zeigt noch einen handgelöteten Prototyp)
Links der UP COMBUS Port und der 18V-Eingang, oben und unten die 16 DECBUS Ports und rechts die beiden Down COMBUS Ports.
Für dieses Board habe ich bei JCBPCB für 25 Stück knapp €190 bezahlt, incl. Steuer/Zoll und Porto. Macht €7,60 pro Board, allerdings noch ohne die Steckverbinder, die hatte ich schon hier rumliegen.
