HUB4 verteilt den COMBUS auf 4 untergeordnete Ausgänge. Er ist rein passiv ausgeführt und benötigt keinerlei 'Intelligenz'. Zum Zusammenführen der RXD-Leitungen (Pin 5) genügt ein AND-Gate (U1:A), da dieses Signal low active ist und normalerweise nur ein FDEC antwortet (suche nach "Wired-OR").

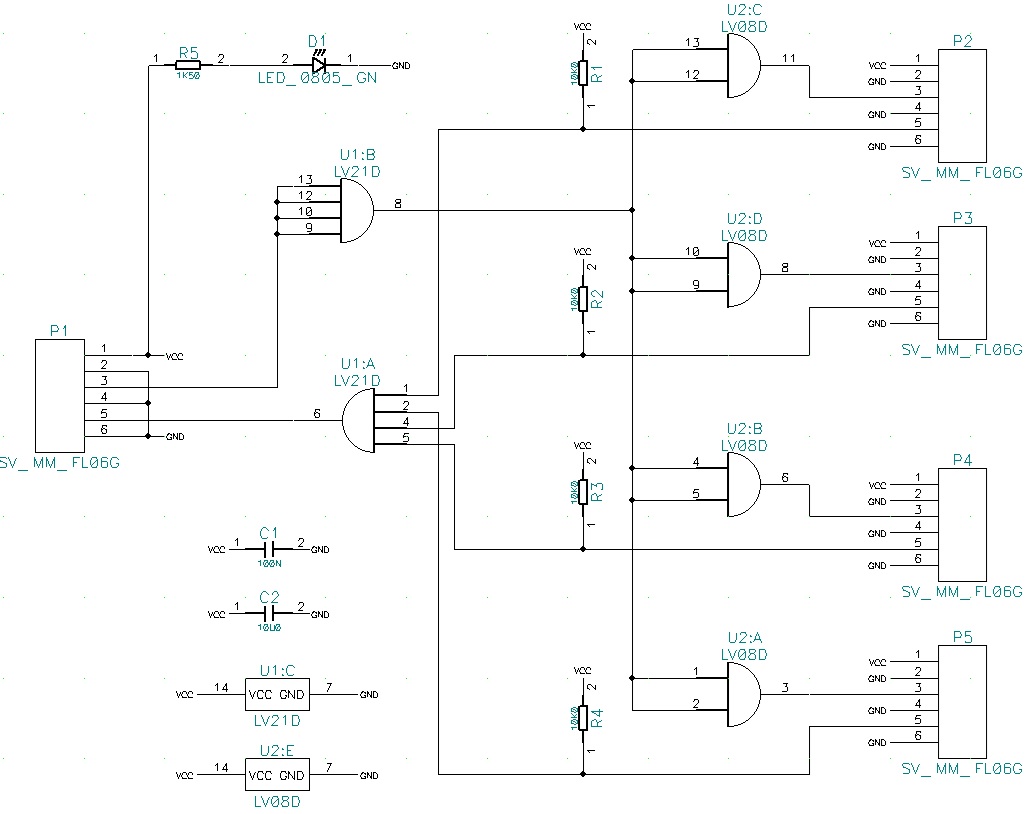

Schaltplan HUB4

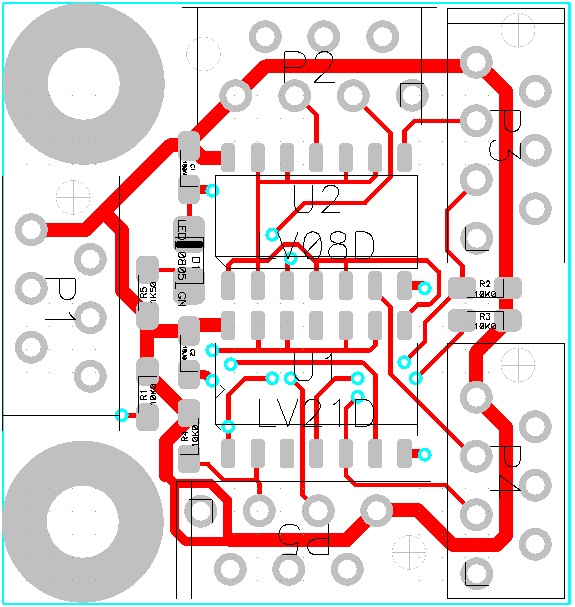

Layout HUB4

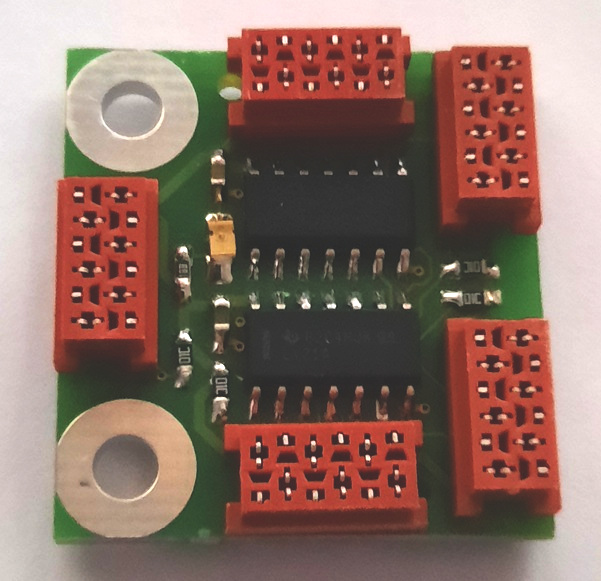

Dieses Board habe ich noch von Hand gelötet. Beim Aufnehmen dieses Photos habe ich übrigens eine kalte Lötstelle gesehen. Wer findet Sie noch?
